home > 사업분야 > 사업1팀 > 154kV 케이블 PD 진단 장치

154kV 케이블 PD 진단 장치

사업 내용

고압 송전 케이블 접속부의 노후화에 의한 ‘부분방전(PD) → 절연파괴’ 사고를 예방하는 진단 시스템

대형 플랜트에서 고압 케이블 절연 파괴로 전력 공급이 중단되는 경우 조업중지 등 중대 피해 발생
→ 온라인 진단시스템을 통해 사고를 미연에 방지

보유 기술/제품

전력 케이블로 부터 전원을 확보하여 절연 파괴의 원인인 PD 를 계측하고 무선으로 데이터를 전송하는 시스템
· 전력 케이블 주변의 자기장 에너지를 이용하는 자가전력 생성 : 전력케이블 포설 필요없어 원가 절감
· 전력케이블의 PD 계측 모듈과 중앙 데이터 분석 시스템을 무선 중계 통신으로 연결 : 유선 데이터통신 포설 필요
  없어 원가 절감
→ 경쟁사와 비교, 합리적 가격으로 케이블 상태 및 건전성 판단

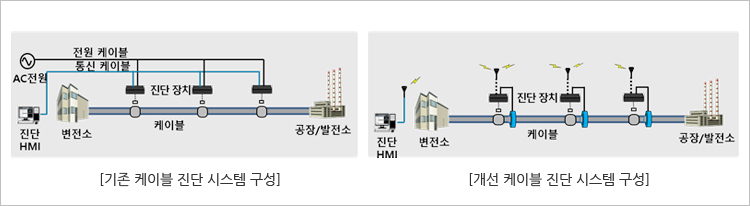

기존 케이블 진단 시스템 구성, 개선 케이블 진단 시스템 구성 이미지

제품 구입 시 기대효과
· 정량적 효과 : 시스템 투자비용 절감 (기존 시스템 대비 40% 이하 가격)
· 정성적 효과 : 노후 케이블 고장사고 예방을 통한 기회손실 저감 (순간 정전시 수십억대의 기회손실 발생)

적용 실적

포항제철소 2개 라인 단말,접속부 5개소, 광양제철소 제선변전소 6개 라인 79개소 공급

자가전력 모듈, 무선 통신 모듈, 부분방전 진단 모듈, 자가전원 및 센서, 부분방전 분석 화면 이미지
